Nゲージ電気配線の完全ガイド｜ショートと電圧降下を防ぐプロの鉄則

精巧な車両がリアルな情景の中を滑らかに走り抜ける――そんな理想の鉄道模型レイアウトを構築する際、多くの愛好家が直面するのが「走らない」「途中で止まる」「パワーパックの警告灯が点滅してショートする」という電気系統のトラブルです。線路を繋ぐだけの単純なエンドレスレールから一歩踏み出し、ポイントレールや待避線、立体交差を組み込んだ複雑な配線設計へと進むほど、目に見えない電気の流れを正しく制御する知識が不可欠になります。

2026年現在の鉄道模型シーンでは、高輝度LED室内灯の標準装備化やデジタル・コマンド・コントロール（DCC）の普及、さらには緻密な自作レイアウトの増加に伴い、より安定した電源供給とノイズのない配線設計が求められています。本稿では、鉄道模型専門誌の現場取材や電気工作の第一線で活躍するモデラーの知見をもとに、Nゲージの電気配線における基礎原理から実践的なトラブルシュート、美観を損ねない配線処理までを徹底的に解剖します。

📌 【この記事の重要ポイントまとめ】

• 要点1：「動かない」「ショートする」主原因は、レール極性の反転（リバース・ループ）、ポイントの選択式/非選択式設定ミス、およびジョイナー部の接触不良にある。
• 要点2：走行ムラや速度低下を引き起こす電圧降下は、レール接続部での抵抗増大が原因であり、2〜3メートルごとの「分散フィーダー配線」が必須の防止策となる。
• 要点3：KATOとTOMIXではコネクタ形状やポイント内部構造が異なるため、両規格の特徴を把握し、適切なギャップ絶縁と配線隠しを行うことでトラブルフリーなレイアウトが完成する。

【動かない・ショートの原因を解剖】Nゲージ電気配線の基礎とトラブルのメカニズム

Nゲージをはじめとする直流（DC）2線式鉄道模型の走行原理は、極めてシンプルです。コントローラー（パワーパック/パワーユニット）から供給される0〜12Vの直流電圧を2本のレールに印加し、車輪を通じて車両内部のモーターへ電力を送ることで走行と速度制御を行います。しかし、この単純明快な仕組みこそが、レイアウトが複雑化した際に予期せぬ回路ショートや給電不良を引き起こす根本要因となります。

模型運転中に「パワーパックの安全回路（ブレーカー）が作動して給電が遮断される」「車両を載せたとたんにパイロットランプが赤く点滅する」といった症状が発生した場合、その大半はプラス極とマイナス極がレール上で直接触れ合ってしまう短絡（ショート）に起因します。

Nゲージにおけるショート発生の主な原因：

• リバース線の極性衝突：線路がループして元の線路へ戻る際、左側のレール（正極）が右側のレール（負極）に直結してしまう配線構造上のミス。
• ポイントレールの極性不一致：フログ部（レールの交差部分）や分岐先での給電設定が適切でなく、異極同士が接触している状態。
• 金属粉や異物の挟み込み：道床やレール隙間に導電性の金属片、切断したリード線の切れ端などが混入しているケース。
• 脱線による車輪ブリッジ：金属製車輪がレールを跨いでショートを引き起こす一時的な接触不良。

トラブルシューティングの第一歩は、パワーパックの接続方法の再確認です。フィーダーコードが正しくパワーパックの出力端子に奥まで挿し込まれているか、レール側の給電コネクタが浮いていないかを点検します。もし電源投入直後にショートする場合は、レイアウト上の車両をすべて線路から降ろし、「線路自体の配線ミス」か「車両内部の短絡」かを切り分ける論理的なアプローチが解決への最短ルートとなります。

【二大規格の徹底比較】KATOとTOMIXにおける配線システムと電圧特性の違い

日本のNゲージ市場において双璧を成すKATO（ユニトラック）とTOMIX（ファイントラック）。両者はレール接続規格のみならず、電気配線のインターフェースやポイントレールの内部給電思想において明確な設計思想の違いを持っています。混在レイアウトを組む際やシステムを選定する際には、この差異を正確に理解しておくことが失敗を防ぐ鍵となります。

KATOのポイントレール配線は、裏面のスクリュー設定によって「選択式」（開通した方向にのみ電気を流す）と「非選択式」（開通方向にかかわらず常時両方へ通電する）をユーザーが能動的に選択できます。一方のTOMIXは「完全選択式」となっており、開通していない側のレールへの給電を完全に遮断するスイッチ機構を内蔵しているため、スプリングポイントとして反対側から進入させるような運用を行う際には補助フィーダーの配置に特別な配慮が必要です。

【レイアウト破綻を防ぐ】鉄道模型の配線図設計と電圧降下対策のセオリー

小判形のエンドレスから規模を拡大し、周回長が5メートルを超える大型レイアウトや、複数の列車を同時に留置するヤードを設計する場合、避けて通れないのが電圧降下（ボルテージドロップ）の問題です。

洋白（ニッケルシルバー）製のレール自体も微小な電気抵抗を持っていますが、電圧降下の最大の原因は「レール同士を繋ぐジョイナー部分の接触抵抗」にあります。新品時であっても1接続箇所あたり0.05〜0.1Ω程度の抵抗が生じ、これが20箇所、30箇所と連続することで、フィーダーから最も離れたバックストレートでは電圧が12Vから8V台まで低下します。その結果、「手前では快調に飛ばしていた列車が、奥のカーブに差し掛かると極端に減速する」という不自然な挙動が発生します。

確実な電圧降下対策の3大原則：

1. フィーダーの多点分散配置：レール長2〜3メートルごと、あるいは接続ジョイナー15〜20本ごとに分岐コネクタを用いたフィーダー配線を均等に配置する。
2. 幹線・支線方式（バスワイヤ方式）の採用：パワーパックから太めの主配線（0.75sq〜1.25sq程度のAWG16〜18線）をレイアウト裏面に這わせ、そこから各給電点へ短いリード線（ドロッパー）で落とし込む。
3. ジョイナーの定期メンテナンス：酸化皮膜やホコリを除去するため、レールクリーナーを用いた定期清掃と適度な嵌合圧の維持を行う。

また、リバース線（方向転換ループ線路）を組み込む場合は、物理的なレール配置だけでなく電気的な極性反転を制御しなければなりません。進入側のレールと合流側のレールがループ内で正反対の極性として衝突するため、必ずループ区間の前後にギャップレール（絶縁ジョイナー）を挿入して電気的に完全に切り離し、極性切替スイッチ（リバーススイッチ）または自動反転モジュールを介して給電する配線設計図を事前に引いておく必要があります。

【分岐・制御の最前線】ポイントレール配線とDCC・室内灯LED化の要点

駅構内の複雑な分岐や複数編成の同時運行を実現する上で、制御系統の配線は一段と高度化します。近年のトレンドである「実物さながらの夜景運転」や「複数列車の個別速度制御」を実現するための要点を解説します。

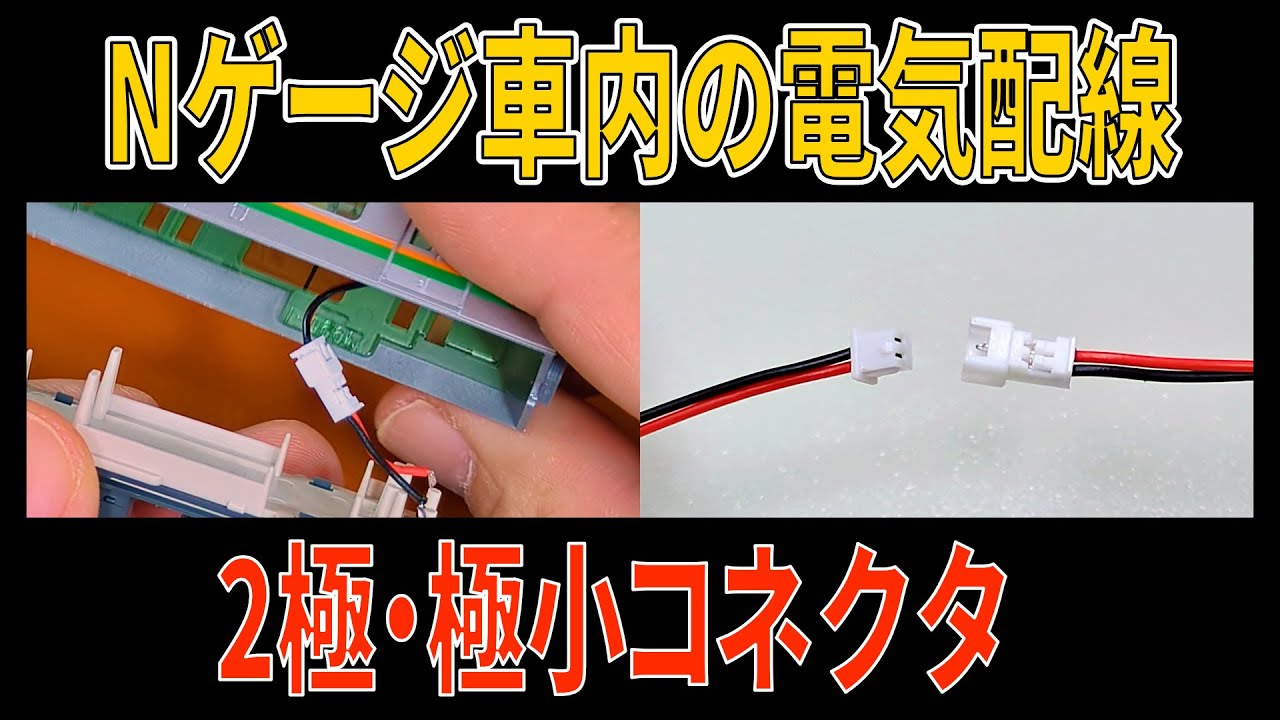

まず、室内灯のLED化に伴う電気容量の管理です。従来の電球式室内灯が1両あたり60〜100mAを消費していたのに対し、最新のLED室内灯は1両あたり約15〜25mAと省電力化されています。しかし、16両編成のフル編成新幹線では、室内灯だけで約0.3〜0.4A、先頭車のヘッド・テールライトと動力モーターを含めると合計で0.8A近くに達します。複数編成を同一給電区間に載せる場合、一般的な1.0A〜1.2A定格のパワーパックでは容量限界に近づき、発熱や電圧低下の原因となるため、フィーダー区画を独立させる「ブロック給電」とギャップによる絶縁が不可欠になります。

デジタル制御（DCC配線）における初心者の留意点：

近年導入者が増えているDCC（Digital Command Control）では、レール上に約12〜14Vの矩形波交流電圧を常時印加し、各車両に搭載したデコーダへデジタル信号を送ることで個別制御を行います。従来のアナログDC運転と異なり、線路上のどこでも常に最大電圧がかかっているため、配線における以下のルールが徹底的に求められます。

• 完全なブロック絶縁：アナログ時代のリバース線以上に、ショート時の保護回路動作がシビアなため、オートリバースデコーダの導入が必須。
• 太い幹線配線（バスライン）：デジタル信号の波形鈍りを防ぐため、長距離引き回しには太いシールド線やツイストペア線の使用が推奨される。
• ポイントのノン・パワールーティング化：すべての線路に常時通電させるため、ポイントは基本的に「非選択式」とし、全区画へ給電ドロッパーを接続する。

【実態検証】愛好家コミュニティの生の声と「配線隠し」の匠の技

鉄道模型コミュニティ（SNS、専門フォーラム、各種展示会）で交わされるリアルな証言を検証すると、多くのモデラーが「電気配線そのものの接続」よりも、それを「いかにリアルなシーナリー（情景）の中に隠すか」という美的処理に苦心している実態が浮かび上がります。

現場取材やレイアウト製作コンテストの入賞者が語る手記には、以下のような生々しい失敗談と工夫が記録されています。

「バラストを水性ボンド水で固着させた直後、水分が乾燥するまでレール間が導通してしまい、原因不明の微弱ショートに半日悩まされた」（ベテランモデラーの手記より）
「給電コードを隠そうとして道床の真下に急角度で穴を開け、コードが断線して通電不良を起こした」（展示会出展者の談話）

プロ・熟練者が実践する「配線隠し」のテクニック：

• ベースボード下部への貫通配線：レール裏面やジョイナー部分に半田付けした0.3mm極細ウレタン線を、バラスト散布前にスタイロフォーム基盤へ真下方向に貫通させ、レイアウト裏面で太いバス配線へ合流させる。
• 鉄道沿線ストラクチャーの偽装活用：線路脇に配置する「コンクリート製ケーブルトラフ」「継電器箱（リレーボックス）」「高圧配電柱」の内側を空洞化し、地上に露出するコードの物理的遮蔽物として機能させる。
• バラスト・パウダーによるカモフラージュ：やむを得ず地上を這う配線には、マットブラックやフラットアースのつや消し塗料で下塗りした上で、シーナリーパウダーやカラーパウダーを薄く被せて自然な地面と一体化させる。

配線を美しく隠す作業は、単なる見栄えの向上にとどまりません。コード類を固定・保護することで、運転会やメンテナンス時の引っ掛けによる断線事故を防ぎ、レイアウトの物理的寿命を飛躍的に延ばす役割を果たしています。

一般に知られていない盲点とネットの誤解｜失敗しないための判断基準

インターネット上の掲示板や動画サイトでは、時として誤った配線ノウハウや過度な単純化が見受けられます。安全かつ快適な運転環境を維持するために、代表的な誤解を是正しておきます。

誤解1：「コードは細ければ細いほど隠しやすくて良い」
極細線（AWG30等）は隠蔽性に優れますが、許容電流が小さく内部抵抗が高いため、長距離を引き回すとそれ自体が発熱・電圧降下の原因になります。露出する末端の数センチのみ極細線を用い、ベース裏の幹線は必ず0.5sq以上の十分な太さを持つ電線を採用するのが正しい設計です。

誤解2：「ポイントレールの金属フログは無加工でそのまま繋いでも大丈夫」
一部の大型ポイントや海外製分岐レールに見られる通電式金属フログは、フログ手前でのギャップ絶縁を行わないと、車両の通過時に車輪が異極レールを同時に踏んで瞬間的なショート（マイクロショート）を誘発します。最新のサウンド搭載車などでは、この一瞬の短絡でデコーダがリセットされて走行が寸断されるため、厳密な絶縁管理が求められます。

【プロの結論】向いているアプローチと慎重になるべきケースの判断基準

鉄道模型の電気配線において、すべての愛好家が一律に複雑なマルチフィーダーやDCC化を目指すべきではありません。自身の運転スタイルと工作スキルに応じた適切な選択基準を提示します。

シンプル配線（標準DC＋単一フィーダー）が最適な方：

• お座敷運転（毎回線路を組み立てて片付けるスタイル）がメインである。
• 走らせる編成が短編成（2〜6両程度）中心で、待避線が1〜2本程度のレイアウト。
• 電気工作や半田付けに不安があり、既製品のプラグ＆プレイで手軽に楽しみたい。

高度な配線設計（分散給電・ブロック絶縁・DCC）を導入すべき方：

• 常設の固定レイアウト（ボードサイズ900×1800mm以上）を製作中である。
• 長編成列車に全車室内灯を組み込み、夜景運転やリアルな低速走行を楽しみたい。
• 複数列車を同一線区に配置し、ヤードでの留置や入換作業を実物通りに再現したい。
• 将来的に信号機連動や自動往復運転など、ギミックの拡張を計画している。

【n ゲージ 電気 配線】に関するよくある質問（FAQ）

Q1：Nゲージの配線で感電する危険性はありますか？
A1：Nゲージのレールに流れる電圧は最大でも直流12V（一部システムで15V程度）の低電圧（安全電圧）であるため、レールに直接触れても人体に危険な感電事故が起きる心配はありません。ただし、ショート状態で放置すると配線や道床が発熱してプラスチックが変形・溶損したり、パワーパック内部の素子を痛める原因になりますので、短絡時は直ちに電源を切ってください。

Q2：KATOのパワーパックでTOMIXのレールやポイントを動かすことはできますか？
A2：走行用電源（フィーダー）に関しては、市販の変換コネクタコード（または自作の中継コード）を使用すれば全く問題なく走行可能です。ただし、電動ポイントレールの駆動方式については、KATOが「直流2線式（極性反転切り替え）」、TOMIXが「直流3線式（または専用コンデンサ駆動方式）」を採用しているため、ポイントスイッチとポイントレール本体は同じメーカーで統一するか、専用の変換アダプタ回路を介して接続する必要があります。

Q3：フィーダーを複数箇所に設置する際、極性を間違えるとどうなりますか？
A3：同一定電圧区間においてフィーダーを2箇所以上設置する場合、プラスとマイナスの極性が完全に一致していないと、電源を入れた瞬間にレールを介して完全なショート状態となります。分岐コネクタや延長コードを使用する際は、必ずコードのライン色（白・青、あるいは赤・黒）の向きを確認し、すべてのフィーダーで内側レールと外側レールの極性が統一されていることをテスターや目視で入念に点検してください。

まとめ：配線トラブルをゼロにして理想の鉄道模型ライフを実現する

鉄道模型レイアウトの製作において、電気配線は「線路の敷設」や「ストラクチャーの配置」のような目に見える華やかさには欠けるものの、システムの根幹を支える最も重要なインフラストラクチャーです。

走行不良やショートといったトラブルの9割以上は、本稿で解説した「極性の管理」「確実なレールギャップ絶縁」「適切な分散フィーダー配置」という基本原則を愚直に遵守することで完全に防ぐことができます。まずは配線図を紙に描き、電気の流れとブロックごとの役割を可視化することから始めてみてください。緻密に設計された電気系統があってこそ、丹精込めて作り上げたミニチュアの世界に、本物さながらの生命と躍動感が宿るのです。 （出典: n ゲージ 電気 配線（Yahoo!ニュース））
