三相から単相100Vの取り出しは危険？変圧器の選び方と契約違反の真相

工場の作業場や建設現場、非常用発電機の稼働時において、「手元にある三相200V（動力電源）から、普段使っている電動工具や家電用の単相100Vを取り出せないか」という相談が後を絶ちません。手元にコンセントがないからといって、配線を安易に直結して100Vを取り出そうとする行為は、設備の破損や感電・火災事故を引き起こすだけでなく、電力会社との重大な契約違反に直結します。

現場の電源管理や電気工事において、三相電源と単相負荷の電気的特性を正しく理解することは安全確保の基本です。2026年現在の最新電気設備技術基準や電力各社の供給約款に照らし合わせ、三相電源から単相100Vを取り出す正規の手順、必要なダウントランス（降圧変圧器）の選定基準、そして絶対にやってはいけない危険な結線パターンについて徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：三相3線式200Vから配線を直結して100Vを取り出すことは不可能であり、地絡・漏電ブレーカー作動・機器焼損のリスクがある。
• 要点2：正規の変換には「ダウントランス（単相200V→100V降圧）」または「スコット結線トランス」の導入が必須となる。
• 要点3：動力契約（低圧電力）の電気を照明やコンセント等の電灯用途に無断流用する行為は契約違反となり、追徴金の対象となる。

【結論】三相から単相100Vは取り出せるのか？直結が招く致命的リスク

結論から申し上げますと、適切な変圧器（ダウントランス）を介することで、三相電源から単相100Vを取り出すこと自体は技術的に可能です。しかし、変圧器を使わずに配線を細工して直接100Vを取り出そうとする行為は極めて危険であり、絶対に行ってはなりません。

日本の一般的な工場や事業所で引き込まれている動力電源は「三相3線式200V（デルタ結線）」が主流です。この方式では、3本の電線（R相・S相・T相）のうちどの2本を選んでも線間電圧は「200V」となります。中性線が存在しないため、家庭用コンセントのような100Vの電圧はどこにも存在しません。

ネット掲示板やSNS等で散見される「接地線（アース）と三相の1線をつなげば100V強が出る」といった危険な裏ワザは、対地電圧を利用した極めて危険な不正配線です。B種接地工事が施されたS相以外の相から対地間電圧を取ると、約173V〜200Vの異常電圧がかかって接続機器が一瞬で焼損するほか、漏電ブレーカー（ELB）が即座に遮断し、最悪の場合は作業者の感電死亡事故や電気火災を引き起こします。

現場を脅かす電気火災リスクと電力会社契約違反のペナルティ

三相電源から単相負荷を取り出す際には、電気的な安全性だけでなく、法規および契約上の境界線を遵守しなければなりません。現場で見落とされがちな代表的リスクは以下の2点に集約されます。

第1のリスクは、電力会社との契約区分違反（違法受電）です。事業所では通常、モーターや大型空調を動かす「動力契約（低圧電力）」と、照明や事務機器を動かす「電灯契約（従量電灯など）」を個別に締結しています。動力契約は基本料金が低廉に設定されている反面、用途が電動機などの動力機器に限定されています。動力契約の三相200Vからトランスを介して単相100Vを取り出し、作業用照明やパソコン、一般的な家電製品に使用する行為は、電力供給約款における「用途外使用」に該当します。定期保安点検やスマートメーターの負荷分析で発覚した場合、正規料金との差額に加えて最大3倍相当の違約金を追徴請求されるリスクがあります。

第2のリスクは、不平衡負荷によるトランスや発電機の焼損です。三相3線電源のうち特定の2線間のみから大容量の単相電力を取り出し続けると、各相を流れる電流のバランスが崩れる「相不平衡」が発生します。三相交流発電機を現場で使用している場合、相不平衡は発電機巻線の異常発熱、出力電圧の乱高下、制御回路の故障を引き起こし、発電機全体の寿命を著しく縮めます。

【徹底図解】三相200Vから単相100Vへ変換する3つの正規ルート

現場でどうしても単相100Vが必要になった場合、電気設備技術基準に適合する正規の変換方法は主に3パターン存在します。用途や現場環境に応じて最適な方式を選択する必要があります。

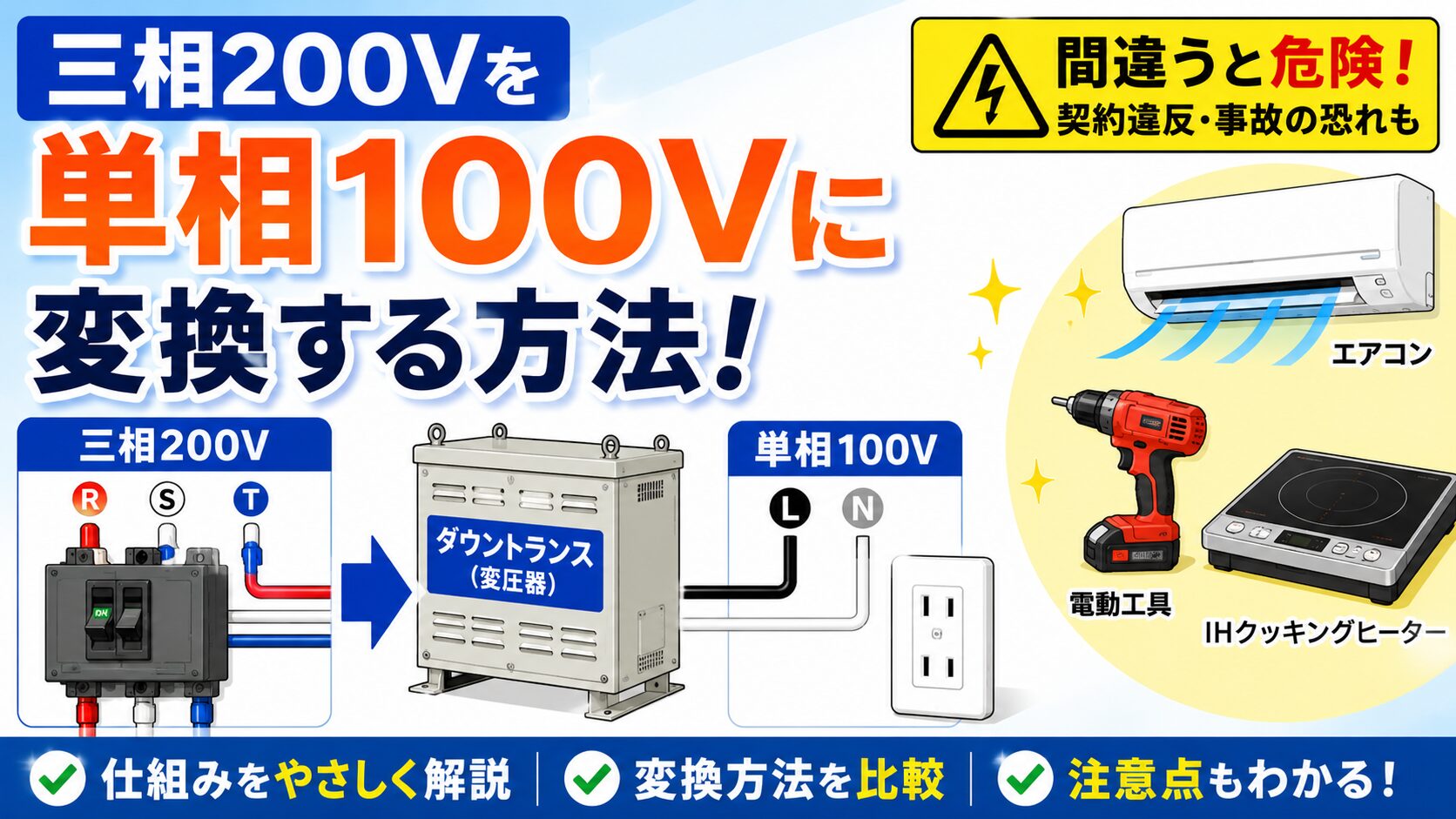

1. 単相ダウントランス（降圧変圧器）の介在

工事現場や工場で最も手軽に導入されているのが、可搬型のダウントランス（降圧変圧器）を用いる方法です。三相3線式200Vの端子台から任意の2線（R-S、S-T、T-Rのいずれか）を取り出すと「単相200V」が得られます。この単相200Vをダウントランスに入力し、電磁誘導によって安全に単相100Vへ降圧します。日動工業やハタヤリミテッドなどの信頼性の高いメーカー製変圧器を使用することで、過負荷保護ブレーカーやアース端子を備えた安全な電源環境を確保できます。

2. スコット結線トランスによる相バランス維持

常設設備や大容量の電灯負荷を三相ラインから取り出す場合は、スコット結線トランスの採用が必須となります。三相3線の3相すべてに変圧器を均等に接続し、磁気回路の位相差を利用して2系統の単相回路（主座・T座）を出力する特殊な変圧器です。三相交流のバランスを崩すことなく安定した100V/200Vを取り出せるため、工場の大規模な配電盤改造では業界標準の施工技術となっています。

【実態検証】利用者の生の声と現場目線で見えたリアル

大手Q&Aサイトや電気工事業界のコミュニティでは、現場の電源確保に関する切実な体験談やトラブル報告が多数寄せられています。実際の現場でどのような事象が起きているのか、代表的な声を検証します。

「中古の旋盤機を設置した際、工場内に動力盤しかなかったため、手元にあった配線を適当に組み替えて100Vの作業灯を点灯させようとしたところ、ブレーカーが爆発音とともにトリップした」という報告があります。これは、S相以外の対地間電圧を短絡させた典型的な結線ミスです。幸い火災には至らなかったものの、分電盤内の漏電遮断器を破損させ、数万円の修繕費用が発生した事例です。

一方で、「屋外現場で三相ディーゼル発電機から単相トランスを介して充電器と投光器を長時間使用したところ、発電機の片相だけに負荷が偏り、現場の発電機エンジンがハンチング（回転ムラ）を起こして停止した」という現場監督の手記も見られます。一時的な軽負荷であれば問題なく稼働するように見えても、相の偏りによる電圧降下が電子制御機器に悪影響を及ぼす実態が浮き彫りになっています。

一般に知られていない盲点とネットの誤解

ネット上の情報には、電気工学の基礎を無視した危険な誤解が蔓延しています。事故を未然に防ぐため、代表的な3つの誤解を正しく認識しておきましょう。

誤解①：「第2種電気工事士を持っていれば勝手に配線を分岐して良い」
第2種電気工事士の資格を保有していれば、屋内配線の分岐やトランスの結線工事を行う資格要件は満たします。しかし、資格の有無と電力契約上の約款遵守は別問題です。受電契約の種別を超えて無届で配線を変更する行為は、資格者であっても契約違反および保安規定違反に問われます。

誤解②：「三相3線から単相200Vを取るだけなら契約違反にならない」
三相3線から2線を取り出して「単相200V仕様の産業用モーターや業務用溶接機」を駆動することは、動力機器としての使用であるため認められるケースが一般的です。しかし、そこから100Vに落として事務用機器や家庭用電化製品を常設使用する場合は、電灯用途とみなされ電力会社への申請（または契約種別の変更）が必要になります。

誤解③：「アース端子は中性線（ニュートラル）の代わりに使える」
接地線（アース）は、漏電時の安全確保のために電流を大地へ逃がす保安用配線であり、常用電流を流す「回路」ではありません。アース線に通電電流を流すと、大地を経由して迷走電流が発生し、近隣設備の誤動作や通信障害、接地抵抗の劣化による感電事故を招きます。

【プロの結論】導入すべき設備と安全判断のチェックリスト

三相電源環境下で単相100Vを安全かつ合法的に使用するための、具体的な判断基準をまとめました。作業を開始する前に、以下のチェックフローに沿って適切な設備投資と手続きを行ってください。

【プロの結論】おすすめできる人・慎重になるべき人の判断基準

✅ ダウントランスの導入で解決できるケース（推奨）：

• 現場でインパクトドライバーの充電や一時的な作業灯点灯など、数日〜数週間の短期的な軽作業で100Vを使いたい場合（※市販の可搬型ポータブルトランスを使用）。
• 三相発電機の動力取り出し口から、正規の単相変圧器ユニットを経由して機器を接続する場合。
• すでに電灯・動力を包括した高圧受電契約（キュービクル設置）を結んでいる事業所内で、低圧変圧器を増設する場合。

⚠️ 工事・使用を中止し専門業者へ相談すべきケース（非推奨）：

• 動力契約（低圧電力）の受電盤から、事務所や休憩室のコンセント・照明用として恒久的に100Vを供給しようとしている場合（契約変更または電灯契約の引き込み工事が必要）。
• 電気工事士資格を持たない作業者が、端子台の露出配線を自力で改造しようとしている場合。
• 変圧器を介さず、相間電圧や対地間電圧をテスター測定しただけの直結配線を検討している場合。

【三相から単相100Vを取り出す】に関するよくある質問（FAQ）

Q1：三相200Vのコンセントに単相100Vの機器を直接挿すとどうなりますか？
A1：定格電圧の2倍の電圧が機器内部の回路に印加されるため、コンデンサの破裂、基板の焼損、発火を即座に引き起こします。プラグ形状が異なるため通常は挿入できませんが、変換プラグなどを自作して接続する行為は極めて危険です。

Q2：現場用のダウントランス（降圧器）はどこで購入できますか？
A2：モノタロウ等の工具通販サイト、ホームセンターのプロ向けコーナー、電材店などで購入可能です。容量（kVA）が使用機器の消費電力の1.2〜1.5倍程度あるものを選択し、定格連続使用時間やブレーカー機能の有無を確認してください。

Q3：DIYで工場の動力盤から100V用コンセントを増設することは違法ですか？
A3：電気工事士法により、分電盤の改造やコンセント増設工事は「電気工事士」の資格が必須です。無資格での工事は法律で処罰されるだけでなく、電力会社の約款違反や火災保険の不適用原因にもなります。

まとめ：正しい変圧知識でトラブルを回避し安全な現場環境を

三相電源から単相100Vを取り出す作業には、変圧器の選定、相バランスの考慮、そして電力契約の遵守という3つの重要課題が存在します。直結による安易な電源確保は、一瞬の過失で高額な設備損害や人身事故につながる重大な危険を孕んでいます。

一時的な軽作業であれば規格適合品のポータブルダウントランスを活用し、恒久的な設備利用であれば管轄の電力会社や電気主任技術者、登録電気工事業者に相談の上、正規の配電工事または受電契約の見直しを行いましょう。安全第一の正しい電気設備運用を徹底してください。 （出典: 三 相 から 単 相 100v を 取り出す（Yahoo!ニュース））
