バットレスとは？壁を支える控え壁の役割と仕組みを徹底解説

学校の校舎の外壁に見られる斜めの鉄骨フレーム、古いヨーロッパの大聖堂を外側から支える優美なアーチ、あるいは造成地の擁壁から突き出たコンクリートの突起。建築や土木の現場で目にするこれらの支持構造は、専門用語で「バットレス（控え壁）」と呼ばれます。

一見すると単なる補強材やデザインの一部に見えるバットレスですが、その本質は「構造物を倒壊の危機から救い、空間の自由度を劇的に広げる」力学的な要石です。本記事では、建築・土木の基礎知識からフライングバットレスの歴史的革新、日本にわずか6基しか現存しない希少なバットレスダム、さらには耐震改修や住宅擁壁の実務に至るまで、専門的知見を交えて体系的に解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：バットレス（控え壁・扶壁）は、壁体に加わる横方向の力（水平力・土圧・水圧・地震力）を効率的に地盤へ逃がす補強構造である。
• 要点2：中世ゴシック建築は「フライングバットレス」により巨大なステンドグラスと高層空間を獲得し、現代では校舎等の「外付け耐震補強」として重用されている。
• 要点3：ブロック塀の倒壊防止や土木擁壁の安定に不可欠な一方、設置スペースの制約や基礎の一体化など適切な構造計算と施工管理が必須となる。

【建築・土木の基本】バットレス（控え壁）の意味と力学的仕組み

バットレス（英語：buttress）の語源は、古フランス語で「突く・押し戻す」を意味する「bouter」に由来します。建築・土木におけるバットレス構造の仕組みは極めて明快で、自立する壁や柱に対して直交方向（垂直）に突出した壁や支柱を設け、横から加わる力（側圧・水平荷重）を支える構造を指します。

日本語では一般に「控え壁（ひかえかべ）」、土木設計の専門分野では「扶壁（ふへき）」と呼称されます。扶壁とバットレスの違いについて厳密な力学的差異はなく、基本的に同義です。ただし、建築分野や耐震補強では「バットレス」や「控え壁」、土木のコンクリート擁壁設計では「扶壁式擁壁」という用語が慣例的に使い分けられています。

壁体が高い場合、自重による垂直方向の力には強くても、横からの風圧、土圧、地震の揺れ、屋根のアーチが開こうとする外向きの推力（スラスト）によって、壁の外側に大きな曲げモーメントが発生します。バットレスはこの曲げモーメントを受け止め、基礎へと力を分散させることで、壁全体の厚みを極端に増やさずに耐震性と安定性を飛躍的に高める役割を果たします。

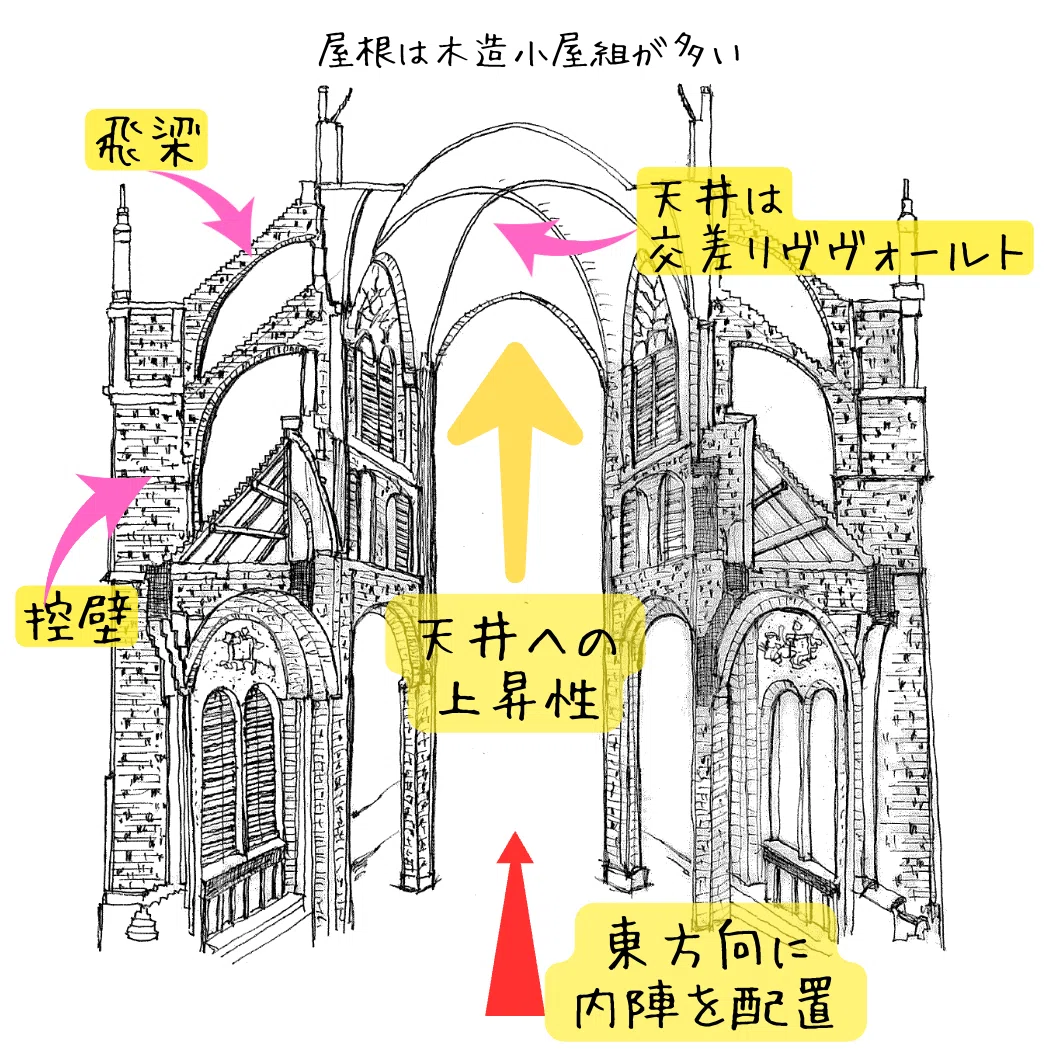

ゴシック建築の革命「フライングバットレス」と美の構造計算

西洋建築史において、バットレスが構造技術の頂点を極めたのが中世ゴシック建築の「フライングバットレス（飛梁）」です。それまでのロマネスク建築では、重い石造りの天井（ヴォールト）が外側に押し広げようとする力に耐えるため、窓を小さくし、極めて分厚い石壁で建物を支える必要がありました。

12世紀後半に登場したフライングバットレスは、高い主壁にかかる外向きの推力を、空中に架けたアーチを通じて建物の外側に独立して建てられた巨大な控え壁（バットレスピア）へと逃がす革新的な構造システムです。パリのノートルダム大聖堂やシャルトル大聖堂に見られるように、この技術革新によって主壁の耐荷重負担が大幅に軽減されました。

壁を薄くし、壁一面に巨大なステンドグラスをはめ込むことが可能になったことで、内部空間は天空へとそびえる圧倒的な高さと光に満ちた祈りの空間へと変貌を遂げました。美の極致と称されるゴシック様式は、緻密な構造力学的ブレイクスルーによって成立した好例です。

【土木と減災】住宅ブロック塀から擁壁・基礎補強まで果たす重要機能

バットレスの原理は、私たちの日常生活における防災・減災の現場でも極めて重要な位置を占めています。特に代表的なのが、住宅や学校敷地で見かけるコンクリートブロック塀の控え壁と、宅地造成におけるバットレス擁壁です。

建築基準法施行令第62条の8では、高さ1.2メートルを超える補強コンクリートブロック塀について、長さ3.4メートル以下ごとに壁面から突出する控え壁の設置が義務付けられています。2018年に発生した大阪北部地震でのブロック塀倒壊事故以降、控え壁の有無や基礎との緊結強度は厳正な点検対象となっています。

土木工事における扶壁式擁壁では、背面にバットレスを設ける「バットレス形式（前控え）」と「カウンターフォート形式（後控え）」が存在し、敷地条件や用地境界に応じて使い分けられます。どちらも薄いコンクリート版（前板）にかかる土圧をリブ状の壁で底版へと効率よく伝達する優れた基礎補強壁の役割を果たします。

【現存わずか6基】日本における「バットレスダム」の歴史的価値と一覧

ダム構造におけるバットレスダム（扶壁ダム）は、貯水を堰き止めるコンクリート遮水壁の背面に、水圧を支える格子状の控え壁（バットレスピア）を等間隔で配置した形式です。コンクリートが極めて高価で、人件費が安価だった大正末期から昭和初期にかけて主に建設されました。

重力式コンクリートダムに比べてコンクリートの使用量を劇的に削減できるメリットがあったものの、複雑な型枠工事と鉄筋配置に膨大な人手を要するため、重機の大型化とコンクリート打設技術の近代化に伴い新規建設は途絶えました。現在、日本国内で稼働しているバットレスダムはわずか6基のみであり、その多くが国の重要文化財や土木学会選奨土木遺産に指定されています。

日本国内に現存するバットレスダム一覧

• 笹流ダム（北海道函館市）：1923年（大正12年）完成。日本最初のバットレスダムであり、土木学会選奨土木遺産。
• 恩原ダム（岡山県鏡野町）：1927年（昭和2年）完成。発電用ダムとして建設され、国の登録有形文化財。
• 真立ダム（富山県黒部市）：1929年（昭和4年）完成。黒部川水系の過酷な山岳地帯に建設された発電用ダム。
• 丸沼ダム（群馬県片品村）：1931年（昭和6年）完成。国の重要文化財に指定されている、日本のバットレスダムの代表的遺構。
• 三滝ダム（鳥取県鳥取市）：1937年（昭和12年）完成。多重アーチを取り入れた独自の構造美を誇る。
• 八久和ダム（山形県鶴岡市）：1957年（昭和32年）完成。日本で最後に建設されたバットレスダムであり、国内最大の規模を誇る。

これらのダムは、機能美と産業遺産としての高い価値を併せ持ち、現代の構造力学エンジニアやダム愛好家から極めて高い評価を受け続けています。

耐震補強における「外付けバットレス工法」のメリットと現場の実態

日本国内の耐震改修分野において、バットレスは今なお最前線の工法として多用されています。特に1981年以前の旧耐震基準で建てられたRC造（鉄筋コンクリート造）の小中学校校舎、病院、自治体庁舎などの改修において、外付けバットレス耐震補強工法は極めて有力な選択肢です。

建物の内部に耐震ブレース（筋交い）や耐震壁を増設する場合、教室や病室の使用を長期間休止し、騒音・粉塵の中で内装工事を行う必要があります。一方、外付けバットレス工法は建物の外周部に鉄骨造やRC造のバットレスをアンカー接合して一体化させるため、「居ながら施工（施設を稼働させたままの工事）」が可能です。

また、窓を塞がないため室内の採光や通風、眺望を損なわない点も大きな利点です。さらに、自然地形の分野に目を向けると、日本第2位の高峰・北岳（標高3,193m）の東面に広がる標高差約600メートルの大岩壁は「北岳バットレス」と呼ばれ、山頂部を支える巨大な控え壁のような威容から、アルパインクライミングの歴史的難ルートとしてその名を轟かせています。

一般に知られていない盲点とネットの誤解

構造補強の万能薬に見えるバットレスですが、現場レベルでは誤解や設計上の盲点も少なくありません。特にインターネット上のDIY情報や簡易的な補強相談で見受けられる代表的な誤謬を検証します。

誤解1：「既存の塀に後からブロックを直角に積めば控え壁になる」という誤り

塀が傾いてきたからといって、既存の壁体にモルタルだけで直角にブロックを継ぎ足しても、バットレスとしての耐震強度はほぼ得られません。控え壁が機能するための絶対条件は、「本体壁の鉄筋と控え壁の鉄筋が緊結されていること」および「強固な独立基礎が一体化して打設されていること」です。一体性のない後付け壁は、地震時にそれ自体が剥離して倒壊する危険物となります。

誤解2：「バットレスを付ければ壁自体の劣化を無視できる」という過信

バットレスは壁全体の転倒モーメントを抑える構造ですが、壁自体のコンクリート中性化、内部鉄筋の爆裂・腐食、ブロックのひび割れを修復するものではありません。壁体そのもののせん断破壊を防ぐには、躯体自体の補修や適切な厚みの確保が前提となります。

【プロの結論】導入時の判断基準：採用すべきケース・見送るべきケース

建築の耐震改修や外構工事において、バットレス構造を採用するか否かは、以下の明確な判断基準に基づいて決定する必要があります。

バットレス補強を採用すべきケース

• 敷地内に十分な離隔スペースがある場合：外壁から突出するため、隣地境界や避難通路、駐車場スペースに干渉しない敷地条件が整っていること。
• 室内工事を完全に回避したい公共施設・医療施設：授業や診療を止めずに耐震性能（Is値）を向上させる改修において最も費用対効果を発揮します。
• 擁壁工事で土量・コンクリート量を最小限に抑えたい場合：大規模造成において材料コストを削減しつつ高さを確保する土木現場。

バットレス補強を見送る・別工法を検討すべきケース

• 狭小地や境界線ギリギリの敷地：バットレスの突出が敷地境界を越境する恐れがある場合や、有効通路幅を狭めて消防活動に支障が出る場合は、鋼板巻き立て工法や高強度炭素繊維シート補強、免震レトロフィットなどを選択すべきです。
• 基礎地盤が極めて軟弱な場合：バットレスは基礎を通じて大きな支持力を地盤に伝達するため、基礎下の地盤改良が困難な現場では十分な耐震効果を発揮できません。

【バットレス と は】に関するよくある質問（FAQ）

Q1：バットレスと控え壁、扶壁に明確な違いはあるのですか？
A1：力学的な役割や構造の原理は全く同じです。一般建築や耐震補強では「バットレス」または「控え壁」、土木工学（特に擁壁やダム設計）の専門図面では「扶壁（ふへき）」という漢字表記が用いられる傾向にあります。

Q2：なぜ現代のダム建設ではバットレスダムが造られないのですか？
A2：昭和中期以降、大型重機による大量のコンクリート急速打設が可能になり、材料費よりも人件費の比重が高くなったためです。バットレスダムは形状が複雑で高度な型枠・鉄筋工事の手間がかかるため、現代では重力式コンクリートダムやロックフィルダムの方が工期・コスト面で圧倒的に有利だからです。

Q3：自宅の古いブロック塀に控え壁がありません。後から追加工事できますか？
A3：適切な施工を行えば可能です。ただし、単にブロックを並べるのではなく、既存の塀の基礎を掘削して控え壁用の配筋をケミカルアンカー等で定着させ、コンクリート基礎を一体打設する専門的な構造改修工事が必要です。状態によってはアルミフェンス等への軽量化・建て替えの方が費用対効果が高い場合もあります。

まとめ：安全と美観を支えるバットレス構造の本質

バットレス（控え壁）は、重力と地震力という自然界の物理法則に立ち向かうために人類が生み出した、極めて合理的で歴史ある構造技術です。中世の大聖堂を天へと押し上げたフライングバットレスから、近代遺産であるバットレスダム、そして現代の耐震補強や防災ブロック塀に至るまで、その基本原理は一貫して「弱点を支え、安全な空間を創出する」ことにあります。

耐震性能の向上や外構の安全性見直しが進む現代において、バットレスの仕組みと正しい設置条件を理解することは、命を守る安全な住環境・都市基盤を構築する上で不可欠な視点と言えます。 （出典: バットレス と は（Yahoo!ニュース））
